Гидравлический тормоз автомобиля

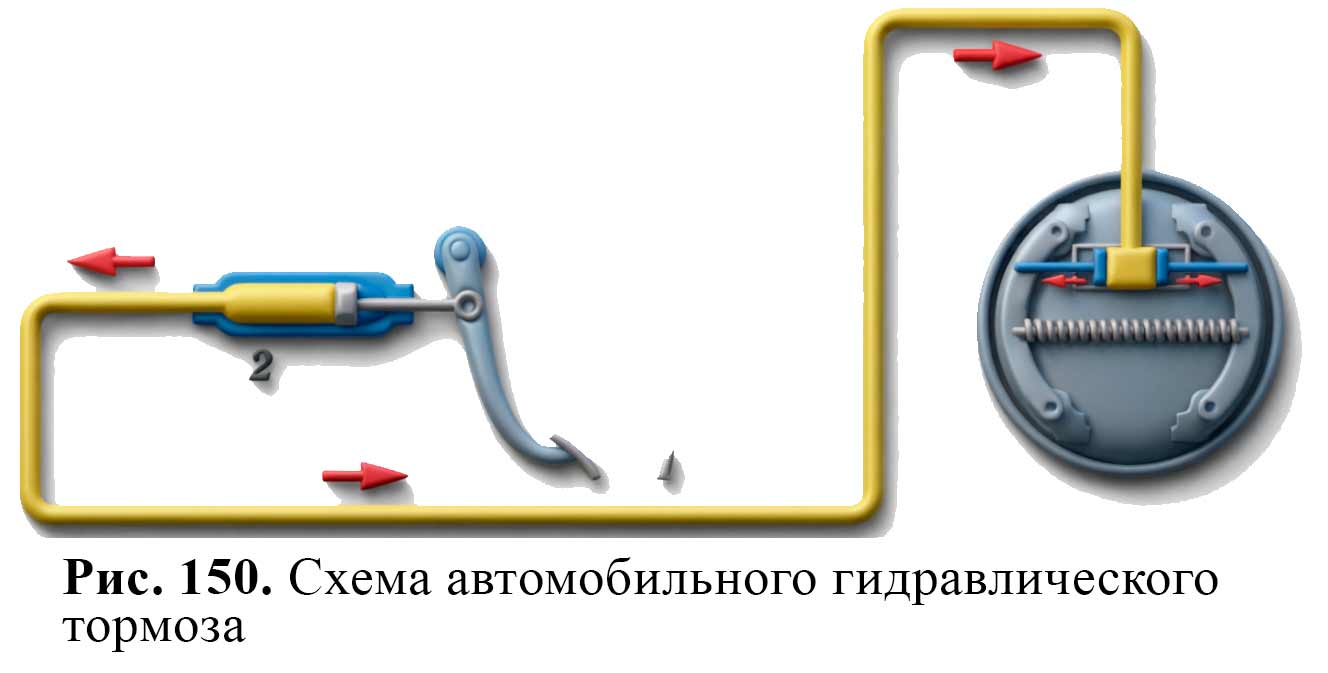

   Рассмотрим устройство автомобильного гидравлического тормоза, схема которого изображена на рисунке 150.
   При нажатии на педаль тормоза 1 давление, создаваемое поршнем 2 в главном цилиндре, передаётся по всем направлениям, т. е. в каждый рабочий цилиндр 3. Это увеличенное давление заставляет поршни в колёсных цилиндрах сдвинуть тормозные колодки 4 и сдавить вращающийся барабан 5, тормозя таким образом колёса. На поршни всех четырёх рабочих цилиндров действуют одинаковые силы. Они также прижимают колодки к колёсам с одинаковой силой. Поэтому автомобиль при торможении не заносит. Эта гидравлическая машина позволила силу, действующую на педаль, одинаково распределить и передать на все четыре колеса, удалённые на разные расстояния от педали тормоза. Когда давление ноги прекращается, возвратные пружины 6 оттягивают тормозные колодки, возвращая при этом тормозную жидкость в основной цилиндр.

Обсудите:

На принципиальной схеме (см. рис. 150) показано лишь одно колесо. Зарисуйте в тетради схему тормозной системы автомобиля, показав на ней все четыре колеса. Предложите такую схему, чтобы в случае возникновения неисправностей, не позволяющих тормозить одной паре колёс, торможение другой парой оставалось возможным.

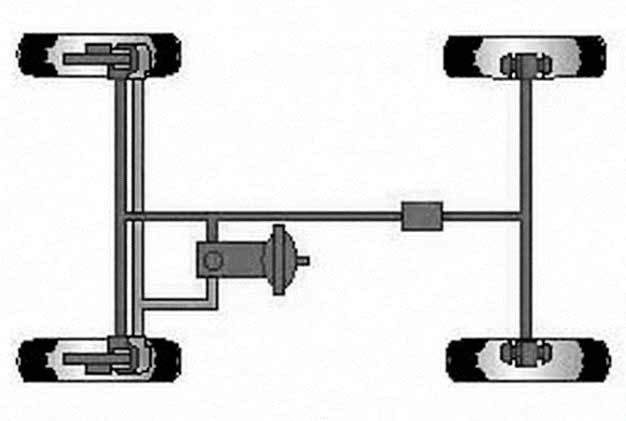

   Для этого используется двухконтурная система с диагональным или осевым разделением контуров
   Контур 1. Левый передний — правый задний:
   Левый передний колёсный цилиндр связан с поршнем главного цилиндра через трубопровод.
   Правый задний колёсный цилиндр соединён с тем же участком главного цилиндра.

   Контур 2. Правый передний — левый задний:
   Правый передний колёсный цилиндр отдельный участок главного цилиндра.
   Левый задний колёсный цилиндр в том же контуре.
   При нажатии на педаль тормоза усилие передаётся на главный цилиндр. Жидкость под давлением идёт по двум независимым магистралям. Если один контур выходит из строя, второй продолжает работать.
   Преимущества данной системы в том, что сохраняется баланс при торможении. Высокая безопасность — всегда тормозится минимум одно колесо спереди и одно сзади. Используется на большинстве современных автомобилей

§ 46 ДЕЙСТВИЕ ЖИДКОСТИ И ГАЗА НА ПОГРУЖЁННОЕ В НИХ ТЕЛО

   В воде можно поднять такой большой камень, который вам не под силу поднять на суше. Погрузим мяч под воду и выпустим из рук — он всплывёт. Как объяснить эти и подобные явления?
