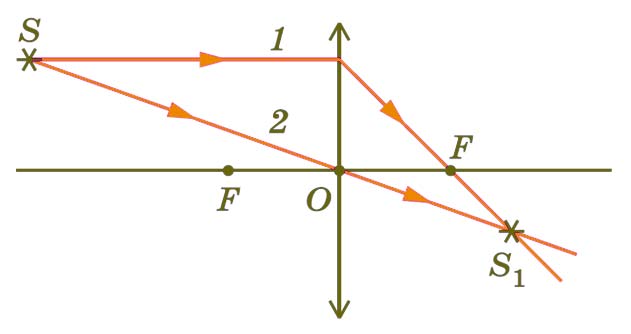

   Рис. 161. Построение изображения светящейся точки в собирающей линзе

   Расположим предмет между фокусом и двойным фокусом. В этом случае расстояние d от предмета AB до линзы меньше 2F, но больше F: F < d < 2F. На рисунке 162 для построения изображения предмета использовали два луча, исходящие из точки А предмета: луч, проходящий через оптический центр линзы, и луч, идущий параллельно главной оптической оси линзы. На пересечении этих лучей получим действительное (пересекаются сами лучи, а не их продолжения) изображение точки А — точку А₁. Опыт, изображённый на рисунке 160, показывает, что изображение предмета, перпендикулярного главной оптической оси линзы, также перпендикулярно этой оси. Следовательно, для построения изображения В₁ точки В нужно из точки А₁ опустить перпендикуляр на главную оптическую ось линзы.
   Когда предмет АВ расположен между точками F и 2F, его действительное, увеличенное и перевёрнутое изображение А₁В₁ находится за двойным фокусом линзы (см. рис. 162):
   f > 2F,
   где f — расстояние от линзы до изображения.

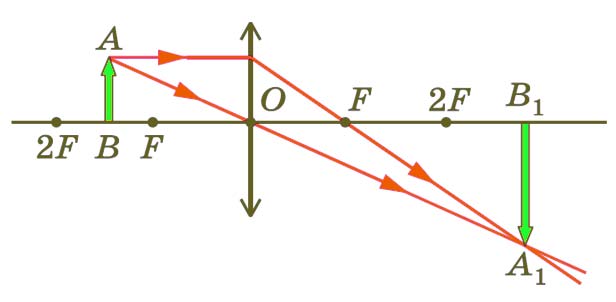

   Рис. 162. Изображение, даваемое линзой, когда предмет находится между фокусом и двойным фокусом

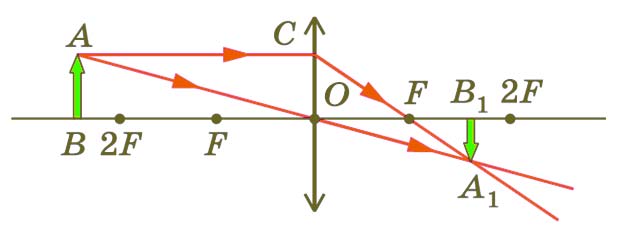

   Рис. 163. Изображение, даваемое линзой, когда предмет находится за двойным фокусом

   Расположим предмет АВ на расстоянии d > 2F от линзы (рис. 163). Его изображение А₁В₁ является действительным, уменьшенным и перевёрнутым. Относительно линзы
