Манометры (жидкостные, металлические)
Барометры
Вакуумметры

   Устройство представляет собой U‑образную стеклянную трубку, заполненную жидкостью лишь частично. Одно колено трубки открыто в атмосферу, второе соединено с областью измерения давления.
   Работа прибора основана на уравновешивании измеряемого давления и давления, создаваемого столбом жидкости.
   Разница уровней жидкости в коленах указывает на разницу между измеряемым и атмосферным давлением: более низкий уровень свидетельствует о превышении давления над атмосферным, более высокий о его недостатке.

   К жидкостному манометру подключается герметичная камера, оснащенная эластичной мембраной.
   Эта камера затем погружается на заданную глубину в исследуемую жидкость.
   При вращении камеры в различных направлениях, при условии сохранения постоянной глубины погружения, показания манометра, отражающие разность уровней жидкости, остаются неизменными.

   Прибор представляет собой конструкцию, включающую полую металлическую трубку, как правило, изогнутую в форме дуги, с одним герметично закрытым концом. Эта трубка соединена с механизмом, состоящим из рычагов и зубчатых передач, который, в свою очередь, приводит в движение стрелку, указывающую на градуированную шкалу.
   При увеличении давления внутри трубки происходит её попытка выпрямиться, что вызывает перемещение запаянного конца. Данное перемещение, посредством рычажной системы, передаётся стрелке, отображая таким образом текущее значение давления.

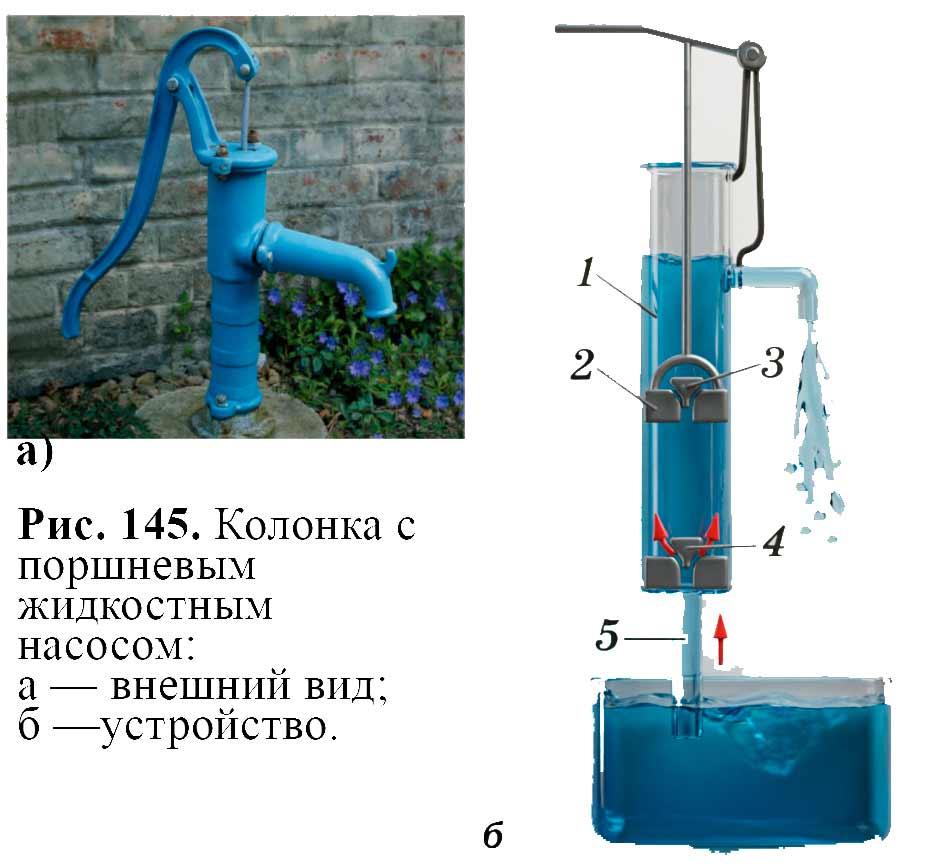

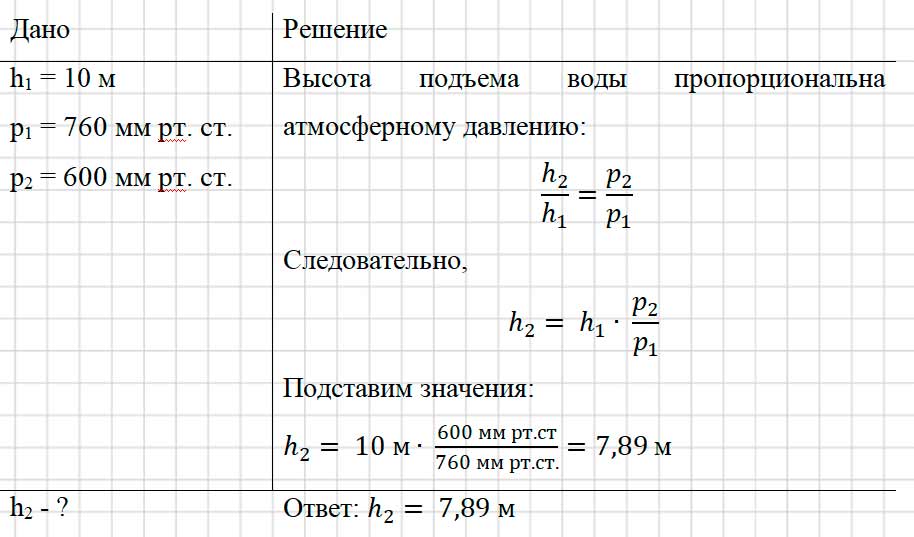

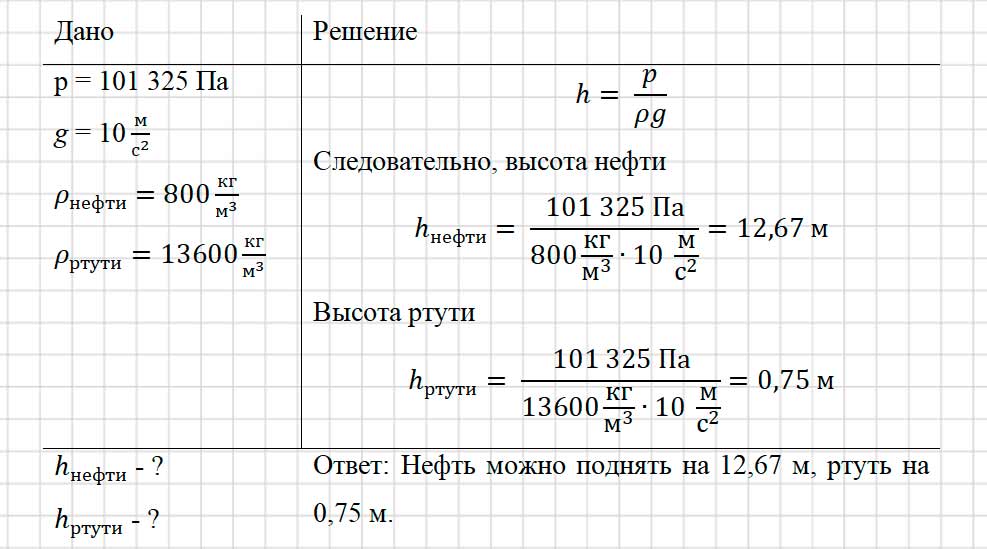

   Принцип действия поршневого жидкостного насоса базируется на эксплуатации атмосферного давления. Ход поршня вверх приводит к созданию пониженного давления в цилиндре. Вследствие этого, атмосферное давление оказывает воздействие на поверхность жидкости, заставляя ее поступать в цилиндр через всасывающий клапан.
   При обратном ходе поршня (вниз) всасывающий клапан блокируется, а нагнетательный клапан открывается, обеспечивая вытеснение жидкости в напорную линию.

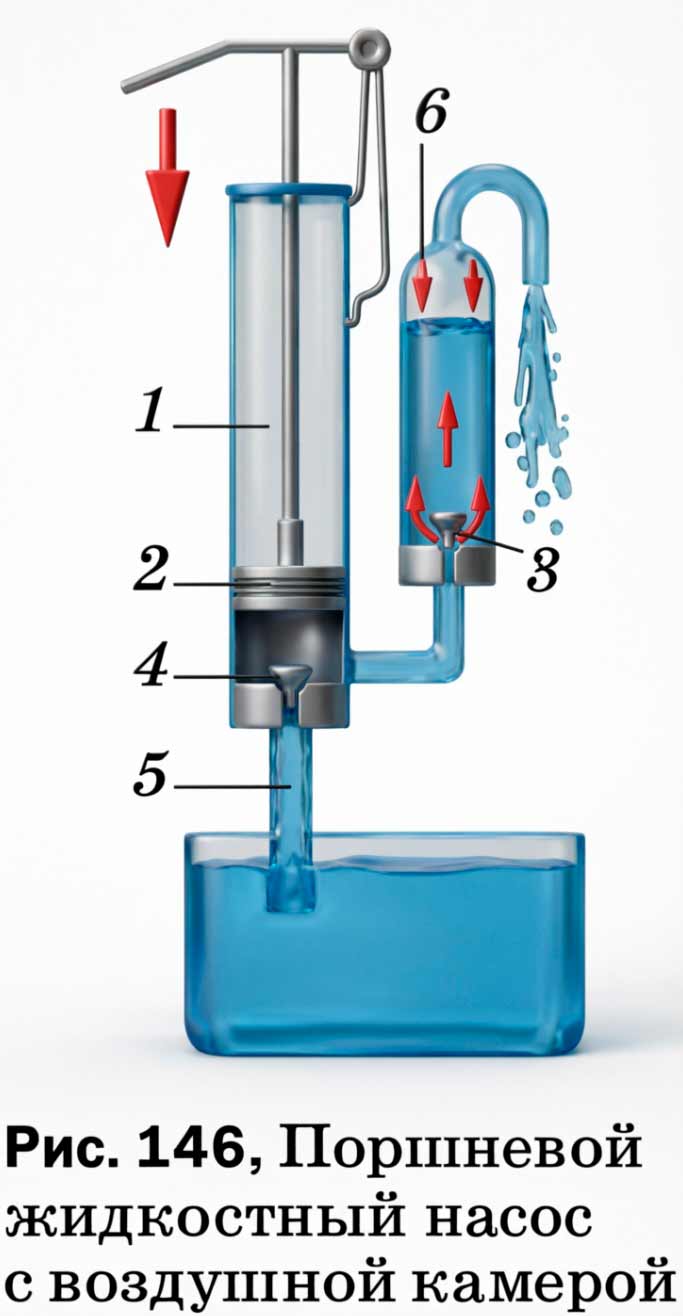

   Движение поршня вверх: Открытие впускного клапана инициирует поступление жидкости в цилиндр. Одновременно с этим, воздушная камера частично заполняется жидкостью, что приводит к сжатию находящегося в ней воздуха.
   Движение поршня вниз: Впускной клапан закрывается. Поршень вытесняет жидкость в воздушную камеру, вызывая повышение давления.
   Функция воздушной камеры: Сжатый воздух в камере действует как амортизатор, сглаживая поток жидкости на выходе. Это предотвращает резкие колебания давления и обеспечивает стабильную подачу, даже когда поршень движется вверх.
