По принципу действия, помимо механических, существуют гидравлические и электронные динамометры. В последнее время с развитием технологий всё более широко применяют именно электронные динамометры. Их принцип действия основан на преобразовании деформации в электрический сигнал.
Номер 1.
Что значит измерить какую-либо силу?
Ответ:Определение величины силы осуществляется путем сопоставления ее с деформацией, вызываемой упругой пружиной.
Номер 2.
Каким прибором измеряют силу?
Ответ:Прибор, называемый динамометром, применяется для количественной оценки силы.
Номер 3.
В чём заключается принцип действия простейшего динамометра?
Ответ:Принцип работы простейшего динамометра базируется на установлении эквивалентности между приложенной силой и силой упругости. Под действием прикрепленного груза происходит деформация пружины, в результате чего возникает сила упругости. Учитывая прямо пропорциональную связь между величиной силы упругости и степенью деформации пружины, измерение деформации позволяет определить силу упругости, а значит, и величину силы тяжести, действующей на исследуемый объект.
Номер 4.
Приведите примеры известных вам динамометров.
Ответ:Разнообразие динамометров впечатляет: от лабораторных и трубчатых моделей, используемых в научных исследованиях, до бытовых безменов, привычных в хозяйстве. В медицине применяются кистевые силомеры и другие специализированные приборы. Для измерения тяговых усилий существуют тяговые динамометры. Помимо традиционных механических устройств, активно используются и более современные гидравлические и электронные модификации.
Упражнение 18.

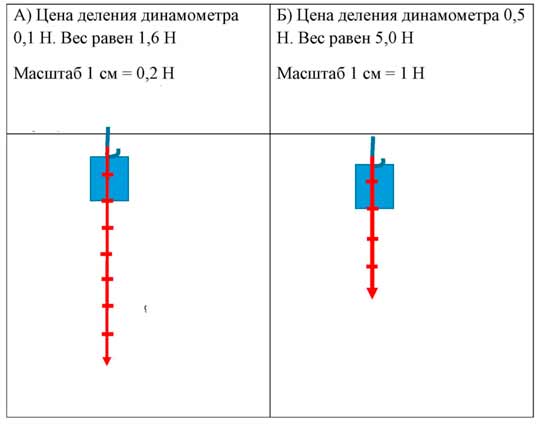

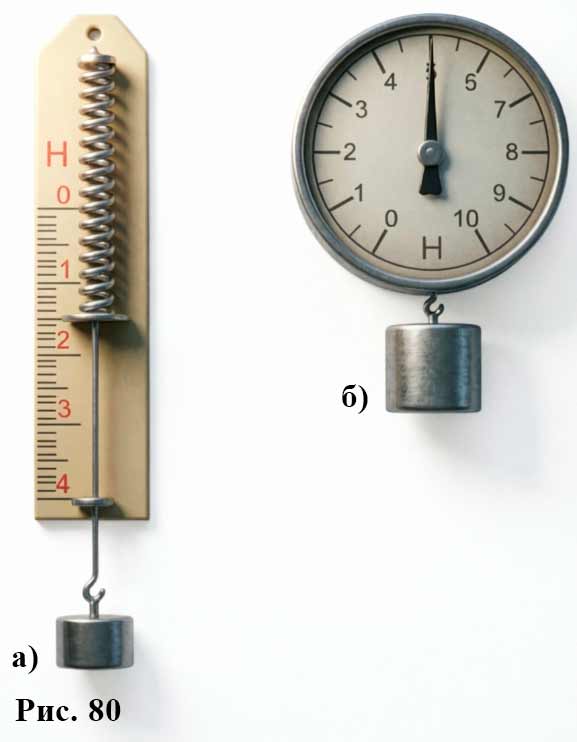

1. Рассмотрите динамометры, изображённые на рисунке 80. Определите цену деления шкалы каждого динамометра и вес каждого груза. Изобразите на рисунке в тетради вес каждого груза. Укажите точку его приложения, масштаб выберите самостоятельно.

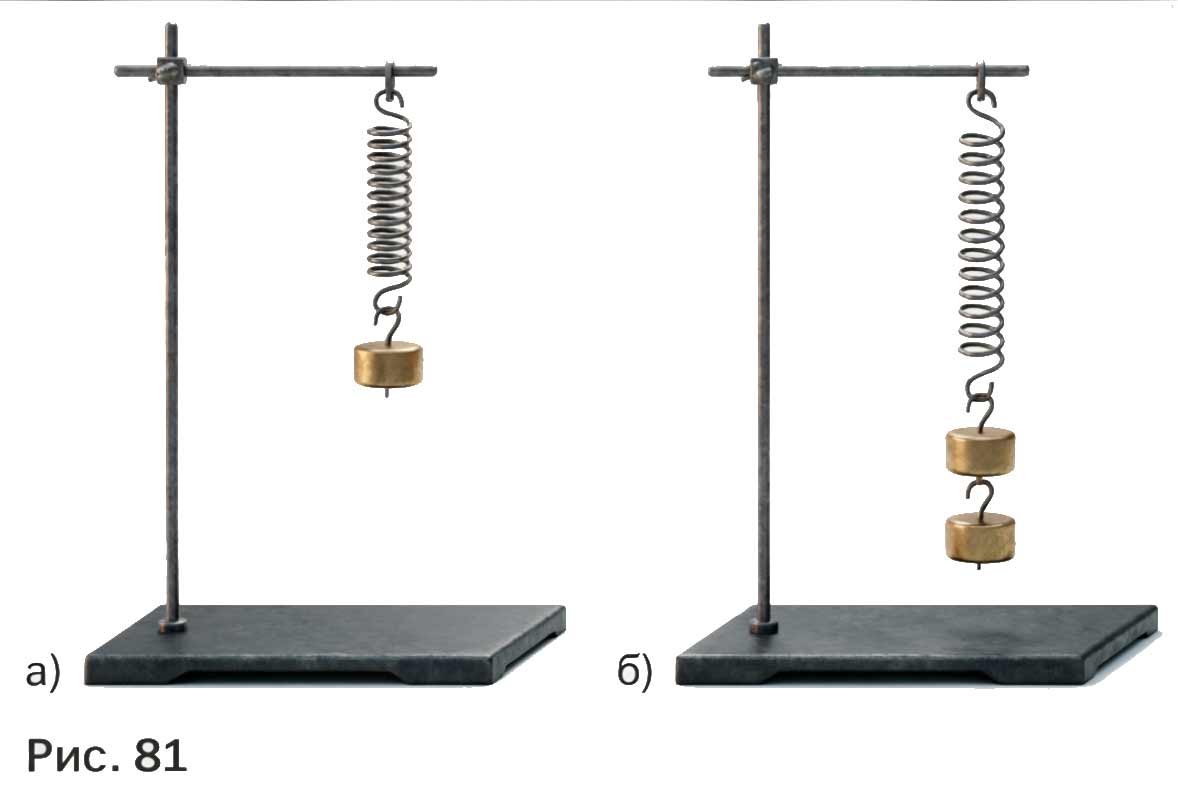

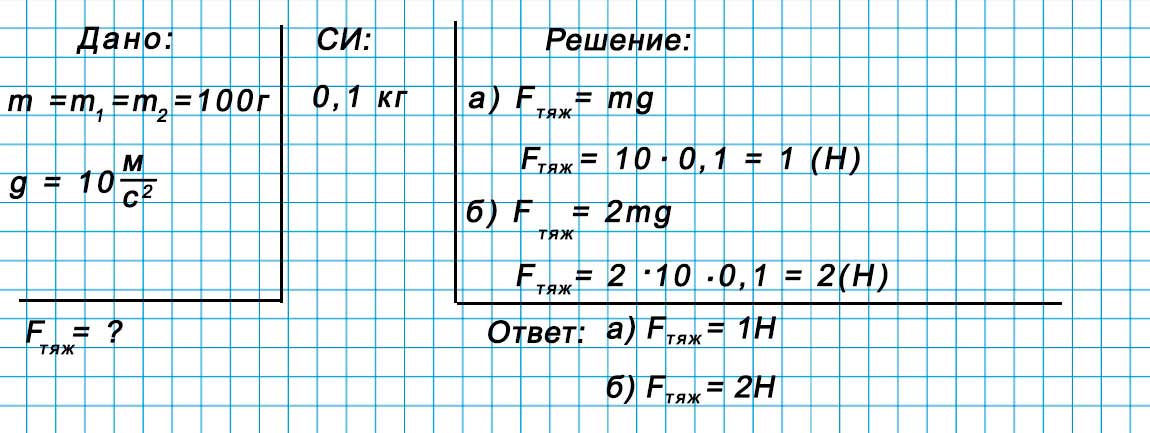

2. По рисунку 81 определите, чему равна сила, действующая на нижний конец пружины (масса одного груза 100 г). Сравните деформации пружины в случаях а и б.
3*. В быту часто используются пружинные весы. Возьмитесь за петельку одной рукой, за крючок — другой и потяните. Следите за показанием стрелки. Можно ли эти весы использовать в качестве динамометра?
Ответ:Благодаря тому, что пружинные весы функционируют в соответствии с законом Гука, они могут быть успешно использованы для измерения силы, выполняя роль динамометра.
Задание 22.
1. Изготовьте динамометр и с его помощью измерьте силу тяжести, действующую на ластик.
Указание. Для этого вам понадобится пружина и дощечка, к которой можно эту пружину прикрепить. Один конец пружины нужно жёстко закрепить, вблизи другого прикрепить стрелку-указатель. Когда пружина не нагружена, на дощечке против указателя следует поставить отметку 0.
Растянув пружину с помощью грузика известной массы, отметьте следующее деление на дощечке цифрой, соответствующей действующей силе тяжести. Шкалу динамометра сделайте такой, чтобы цена деления вашего прибора была равна 0,1 Н.
Как изготовить простой динамометр
Тебе понадобится:
• пружина (например, от ручки или небольшая металлическая)
• линейка
• крючок или скрепка
• картон / плотная бумага
• нить или проволока
• грузики (монеты)
Шаги:
1. Закрепи пружину вертикально (например, на картоне или штативе).
2. К нижнему концу прикрепи крючок (из скрепки).
3. Рядом прикрепи линейку — это будет шкала.
Как сделать шкалу (градуировку)
Чтобы динамометр показывал силу, его нужно откалибровать:
1. Подвесь известный груз (например, монеты).
2. Рассчитай силу тяжести по формуле.
3. Отметь это положение на шкале.
4. Сделай несколько таких отметок — получится шкала.
5. Измерение силы тяжести ластика
6. Подвесь ластик на крючок.
7. Посмотри, насколько растянулась пружина.
8. Найди это значение по своей шкале.
Продолжение задания 22 на следующей странице
